  防犯カメラ-録画装置の接続方法

弊社取り扱いの映像電源一体ケーブルを利用した、防犯カメラと録画装置、及びモニタの接続方法をご紹介いたします。


 ■ STEP1 防犯カメラのコネクタ
弊社取り扱いの防犯カメラのコネクタ形状は、一部商品を除きこの写真のように映像コネクタがBNCプラグ、電源コネクタがDCジャックとなります。(品番:BC-003,004はカメラの背面パネルに映像コネクタと電源コネクタが付いています)
 ■ STEP2 映像電源一体ケーブルのコネクタ
映像電源一体ケーブルは、映像ケーブルが両端BNCコネクタ(両端BNCジャック)、電源ケーブルが両端DCコネクタ(片側DCプラグ、片側DCジャック)となっています。
 ■ STEP3 録画装置(ハードディスクレコーダー)のコネクタ
録画装置は、ビデオ入力(防犯カメラ映像の入力)及びビデオ出力(モニタへ出力)ともBNCコネクタ(BNCプラグ)となっています。
 ■ STEP4 ACアダプターのコネクタ
防犯カメラ用ACアダプタは、全て左写真の形状となり、コネクタは、φ2.1のDCプラグです。
 ■ STEP5 防犯カメラと映像電源一体ケーブルの接続
   映像電源一体ケーブルの映像コネクタ(黄色)と防犯カメラの映像コネクタを接続します。また映像電源一体ケーブルの電源コネクタ(赤色)を防犯カメラの電源コネクタに接続します。
 ■ STEP6 ACアダプタと映像電源一体ケーブルの接続
   STEP5で接続した映像電源一体ケーブルの反対側の電源コネクタ(赤色)と防犯カメラ用ACアダプタのコネクタを接続します。
 ■ STEP7 録画装置と映像電源一体ケーブルの接続


 録画装置のビデオ入力端子に、映像電源一体ケーブルの映像コネクタ(黄色)を接続します。
■ STEP8 録画装置とモニターの接続@
    録画装置ともに他の接続には、通常ビデオケーブル(テレビとビデオを接続するケーブル)を使用します。但し、ビデオケーブルは、RCAというプラグ形状のため、録画装置のビデオ出力のコネクタ(BNC)とは適合しません。このため変換コネクタを使い、ビデオケーブルのRCAコネクタをBNCコネクタへ変換します。このコネクタは、録画装置をご購入頂いた際にコネクタ希望とご連絡いただければ、無償にてお付けいたします。
■ STEP9 録画装置とモニターの接続A


 BNCコネクタに変換したビデオケーブルを録画装置のビデオ出力へ接続します。反対側のコネクタをテレビの映像入力コネクタ(黄色)へ接続して完了です。

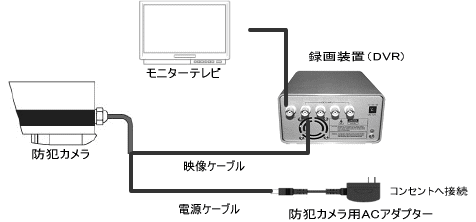

■ STEP10 接続全体図



■ STEP11 屋内へのケーブルの引き込みについて
・左写真は窓・ドアの隙間を利用してケーブルを引き込むケーブルです。アルミサッシやド
 ご購入は、こちらからどうぞ
■ STEP12 各種変換コネクタについて
・RCAP-BNCJ:ビデオケーブルをBNCコネクタに変更します。

・BNCP-RCAJ:BNCケーブルをビデオコネクタ(RCA)に変更します。防犯カメラの延長ケーブルを直接テレビなどに接続する場合に使用します。

・BNCP-BNCP:BNCケーブル同士を接続します。延長ケーブル同士を接続し、更に長い長さで使用する場合に使用します。
